管殼式換熱器
簡介

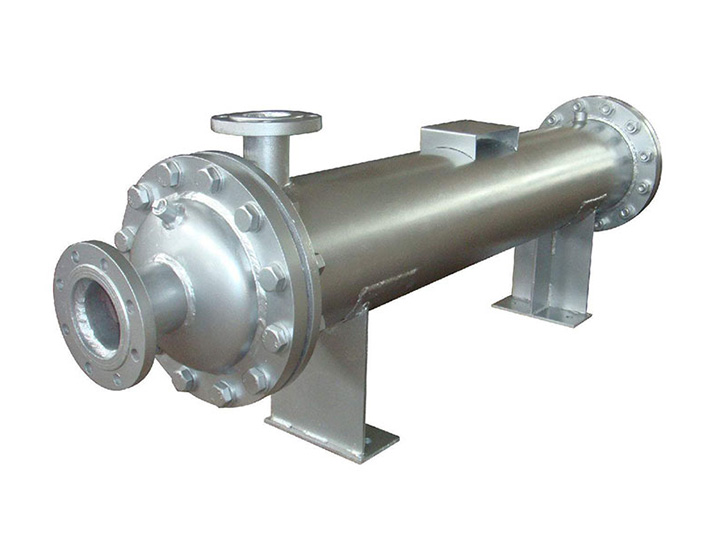

管殼式換熱器（shell and tube heat exchanger）又稱列管式換熱器。是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。這種換熱器結構簡單、造價低、流通截面較寬、易于清洗水垢；但傳熱系數低、占地面積大?？捎酶鞣N結構材料（主要是金屬材料）制造，能在高溫、高壓下使用，是應用廣的類型。
管殼式換熱器有固定管板式汽-水換熱器、帶膨脹節(jié)管殼式汽-水換熱器、浮頭式汽-水換熱器、U形管殼式汽-水換熱器、波節(jié)型管殼式汽-水換熱器、分段式水-水換熱器等幾種類型。管殼式換熱器的主要控制參數為加熱面積、熱水流量、換熱量、熱媒參數等。
分類
管殼式換熱器由于管內外流體的溫度不同，因之換熱器的殼體與管束的溫度也不同。如果兩溫度相差很大，換熱器內將產生很大熱應力，導致管子彎曲、斷裂，或從管板上拉脫。因此，當管束與殼體溫度差超過50℃時，需采取適當補償措施，以消除或減少熱應力。根據所采用的補償措施，管殼式換熱器可分為以下幾種主要類型：
①固定管板式換熱器管束兩端的管板與殼體聯成一體，結構簡單，但只適用于冷熱流體溫度差不大，且殼程不需機械清洗時的換熱操作。當溫度差稍大而殼程壓力又不太高時，可在殼體上安裝有彈性的補償圈，以減小熱應力。
②浮頭式換熱器管束一端的管板可自由浮動，完全消除了熱應力；且整個管束可從殼體中抽出，便于機械清洗和檢修。浮頭式換熱器的應用較廣，但結構比較復雜，造價較高。
③U型管式換熱器 每根換熱管皆彎成U形，兩端分別固定在同一管板上下兩區(qū)，借助于管箱內的隔板分成進出口兩室。此種換熱器完全消除了熱應力，結構比浮頭式簡單，但管程不易清洗。
④渦流熱膜換熱器采用渦流熱膜傳熱技術，通過改變流體運動狀態(tài)來增加傳熱效果，當介質經過渦流管表面時，強力沖刷管子表面，從而提高換熱效率?？蛇_10000W/m²℃。同時這種結構實現了耐腐蝕、耐高溫、耐高壓、防結垢功能。其它類型的換熱器的流體通道為固定方向流形式，在換熱管表面形成繞流，對流換熱系數降低。
安裝要點
1、熱交換器應以工作壓力的1.5倍做水壓試驗，蒸汽部分應不低于蒸汽供汽壓力加0.3MPa；熱水部分應不低于0.4MPa。在試驗壓力下，保持10min壓力不降。
2、管殼式換熱器前端應留有抽卸管束的空間，即其封頭于墻壁或屋頂的距離不得小于換熱器的長度，設備運行操作通道凈寬不宜小于0.8m。
3、各類閥門和儀表的安裝高度應便于操作和觀察。
4、加熱器上部附件（一般指安全閥）的高點至建筑結構低點的垂直凈距應滿足安裝檢測的要求，并不得小于0.2m。
